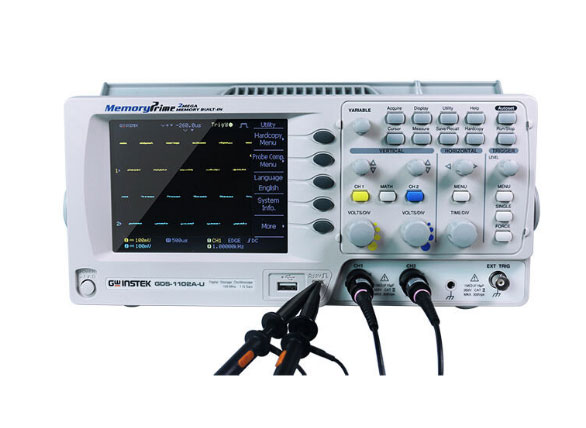

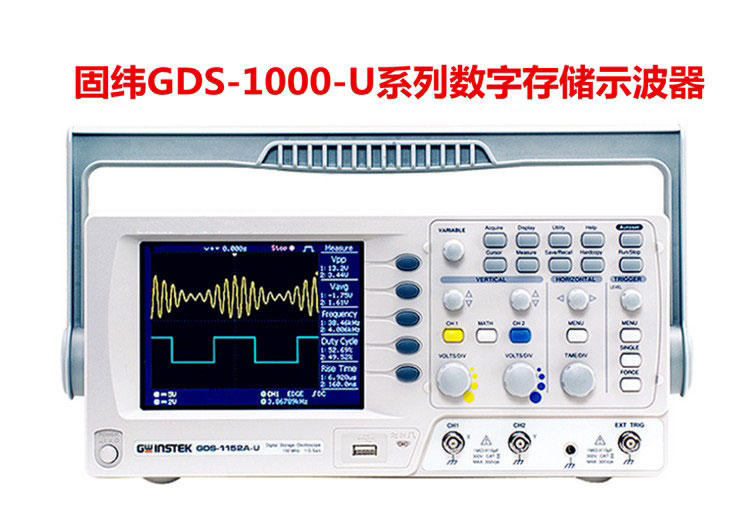

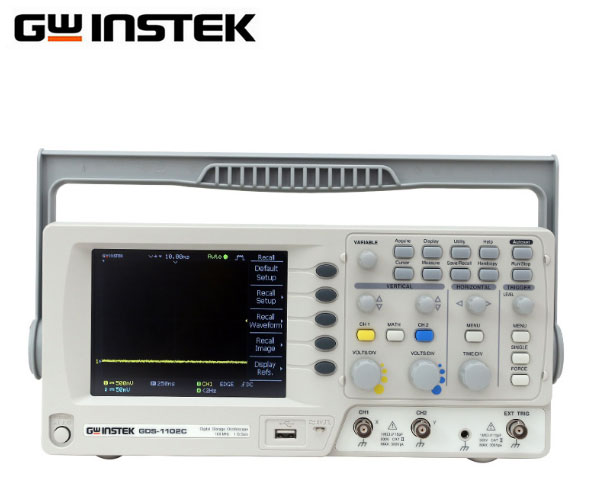

| GDS-1072A-U |
GDS-1102A-U |
GDS-1152A-U |
|
| 垂直系統 |
| 通道數 |
2 |
| 帶寬 |
DC ~ 70MHz (-3dB) |
DC ~ 100MHz (-3dB) |
DC ~ 150MHz (-3dB) |
| 上升時間 |
<約5ns |
<約3.5ns |
<約2.3ns |
| 靈敏度 |
2mV/div ~ 10V/div (1-2-5 步進) |
| 精確度 |
±(3% x |讀出數值|+0.1 div + 1mV) |
| 輸入耦合 |
AC, DC & 接地 |
| 輸入阻抗 |
1MΩ±2%, ~15pF |
| 極性 |
正向 ，反向 |
| 最大輸入 |
300V (DC+AC peak), CATII |
| 波形信號處理 |
+ , - , x, FFT, FFTrms, Zoom FFT |
偏移范圍
|
2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V
10V/div : ±300V |
| 帶寬限制 |
20MHz (-3dB) |
| 觸發系統 |
| 觸發源 |
CH1 , CH2 , 電源, 外部觸發 |
| 觸發模式 |
自動, 普通, 單次, TV, 邊沿, 脈寬 |
| 觸發耦合 |
AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 |
| 靈敏度 |
DC ~ 25MHz : 約 0.5div 或 5mV |
| 外部觸發 |
| 范圍 |
±15V |
| 靈敏度 |
DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV |
| 輸入阻抗 |
1MΩ±2% , ~ 15pF |
| 最大輸入 |
300V (DC AC peak) , CATII |
| 水平系統 |
| 掃瞄范圍 |
1ns/div ~ 50s/div (1-2.5-5 步進); 滾動模式 : 250ms/div ~ 50s/div |
| 顯示模式 |
主時基, 窗口, 窗口放大, 滾動, X-Y |
| 準確度誤差 |
±0.01% |
| 前置觸發 |
最大10 div |
| 后置觸發 |
1000 div |
| X-Y 模式 |
| X-軸輸入 |
通道 1 |
| Y-軸輸入 |
通道 2 |
| 相位移 |
±3° 在 100kHz |
| 信號獲取系統 |
| 實時采樣率 |
最大1GSa/s |
| 等效采樣率 |
最大25GSa/s |
| 垂直分辨率 |
8bit |
| 記錄長度 |
最大2 Mega點 |
| 獲取模式 |
采樣, 峰值偵測, 平均 |
| 峰值測量 |
10ns (500ns/div ~ 10s/div) |
| 平均次數 |
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
| 游標及測量系統 |
| 電壓測量 |
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot |
| 時間測量 |
頻率, 周期, 上升時間 ,下降時間, 正脈寬，負脈寬, 占空比 |
| 延遲測量 |
8種時間延遲量測 |
| 游標測量 |
ΔV
ΔT |
| 計頻器 |
分辨率: 6 位
精確度: ±2%
信號源:除視頻觸發模式下，所有可用觸發源 |
| 控制面板功能 |
| 自動設定 |
自動調整垂直系統，水平系統，觸發電平 |
| 存儲 |
高達15組面板設定 |
| 波形存儲 |
15 組波形 |
| 顯示系統 |
| TFT LCD |
5.7英吋 |
| 顯示分辨率 |
234 x 320 點 |
| 顯示格線 |
8 x 10 格 |
| 顯示亮度 |
可調整 |
| 接口 |
| USB Device |
USB1.1 & 2.0 全速兼容 (不支持印表機和FLASH閃存) |
| USB Host |
圖像 (BMP), 波形數據 (CSV), 和面板設定 (SET) |
| 電源 |
| 電壓范圍 |
AC 100V ~ 240V , 48Hz ~ 63Hz , 自動選擇 |
| 其他功能 |
| 多國語言選單 |
有 |
| 即時幫助 |
有 |
| 附件 |
| |
用戶手冊 x 1
電源線 x 1
GTP-150A-2 探棒(10:1/1:1) x 2 |
| 尺寸和重量 |
|
| |
310(W) x 142(H) x 140(D)mm
約 2.5kg |
