| 型號 |

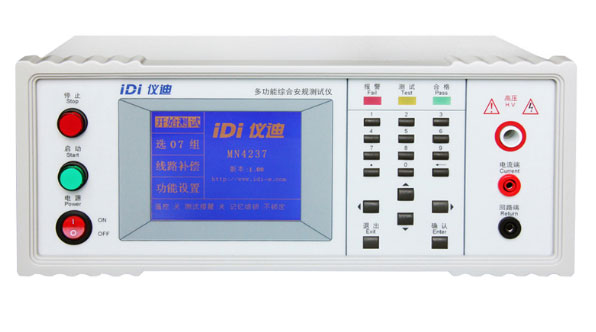

MN4237 |
MN4236 |
MN4235 |
MN4234 |
| 測試項目 |
交流耐壓、直流耐壓、絕緣電阻和接地電阻 |
交流耐壓、直流耐壓、絕緣電阻 |
交流耐壓、絕緣電阻 |
交流耐壓、直流耐壓 |
| 顯示方式 |
320x240點陣LCD藍屏 |
| 測試器具類型設定 |
單相器具 |
| 報警方式 |
聲光報警：蜂鳴器、指示燈 |
| 測試組數 |
20個記憶組，每組8個測試步 |
標準
配置
功能 |
遙控開關功能 |
可外接啟動、停止信號 |
| 單組/單步測試功能 |
通過編輯可實現單組測試和單步測試 |
| USB接口 |
海量存儲測試數據 |
| 電腦通訊功能 |
RS232九針接口(可設置通訊地址，匹配不同地址組合使用) |
選配
功能 |
電腦通訊功能 |
RS485九針接口(可設置通訊地址，匹配不同地址組合使用) |
| 上位機通訊軟件 |
測試數據可遠程傳輸、處理，實現自動化控制 |
| 外置報警燈 |
三色報警燈 |
| 開關量輸出接口 |
合格、不合格、測試中 |
| 其他 |
可訂制電弧偵測、10GΩ絕緣等 |
| 技術參數 |
| 接地電阻 |
測試方式 |
四線制 |
| 空載輸出電奪 |
<12V |
| 輸出電流設定范圍 |
AC: 2~32A 50/60Hz |
| 輸出電流精度 |
±(1.5%設定值) |
| 接地電阻設定范圍 |
上限：0.0~600.0mΩ；下限：0.0~600.0mΩ；0=關閉 |
| 接地電阻測量范圍 |
0.0~600.0mΩ |
| 電阻歸零 |
0~200mΩ |
| 接地電阻測量分辨率 |
0.1mΩ |
| 接地電阻測量精度 |
±(1.5%讀數值+3mΩ) |
| 接地電壓設定范圍 |
上限：0~6000mV；下限：0~6000mV；0=關閉 |
| 接地電壓設定范圍 |
0~6000mV |
| 電壓歸零 |
0~2000mV |
| 接地電壓測量精度 |
±(1.5%讀數值+30mV) |
| 測試時間設置范圍 |
0.0，0.1~999.9s，0.0=持續輸出 |
| 絕緣電阻 |
輸出電壓紋波 |
阻性負載，2500V/1mA，<5% |
| 輸出電壓設定范圍 |
DC: 100~2500V 連續可調 |
| 輸出電壓分辨率 |
1V |
| 輸出電壓精度 |
±(1.5%設定值+3V) |
| 絕緣電阻設定范圍 |
上限：0, 1~3000MΩ 0=關閉；下限：1~3000MΩ |
| 絕緣電阻測量范圍 |
0.50~99.99~999.9~3000MΩ |
| 電阻補償 |
>30MΩ |
| 絕緣電阻測量分辨率 |
0.01MΩ/0.1MΩ/1MΩ |
| 絕緣電阻測量精度 |
100~499V：<100MΩ: ±(5%讀數值+0.5MΩ); 100MΩ~1000MΩ : ±(10%讀數值+5MΩ) |
| 500~2500V：<100MΩ: ±(2%讀數值+0.2MΩ); 100MΩ~1999MΩ : ±(5%讀數值+2MΩ); 2000MΩ~3000MΩ : ±(10%讀數值+5MΩ) |
| 延遲時間 |
0.5~999.9s |
| 測試時間設置范圍 |
0.0，0.1~999.9s，0.0=持續輸出 |
| 交流耐壓 |
耐電壓測試類型 |
冷態耐電壓測試 |
| 額定輸出負載 |
100VA(AC: 5000V/20mA) |
| 輸出電壓調整率 |
<2%(空載到滿載) |
| 輸出電壓設定范圍 |
AC: 100V~5000V; 50/60Hz |
| 輸出電壓分辨率 |
1V |
| 輸出電壓精度 |
±(1.5%設定值+3V) |
| 擊穿電流設定范圍 |
上下限：0.000~9.999~20.00mA |
| 電流歸零 |
0.000~2.000mA |
| 擊穿電流測量范圍 |
0.050~9.999~20.00mA |
| 擊穿電流測量分辨率 |
0.001mA/0.01mA |
| 擊穿電流測量精度 |
±(1.5%讀數值+0.005mA) |
| 電弧偵測(選配) |
1~9檔(9為zui高靈敏度) |
| 升壓時間 |
0.1~999.9s |
| 緩降時間 |
0.0~999.9s |
| 測試時間設置范圍 |
0.0，0.1~999.9s，0.0=持續輸出 |
| 直流耐壓 |
耐電壓測試類型 |
冷態耐電壓測試 |
| 額定輸出負載 |
60VA(DC: 6000V/10mA) |
| 輸出電壓紋波 |
阻性負載(6000V/1mA) <3% |
| 輸出電壓設定范圍 |
DC: 100V~6000V |
| 輸出電壓分辨率 |
1V |
| 輸出電壓精度 |
±(1.5%設定值+5V) |
| 擊穿電流設定范圍 |
上限：0.010~10.00mA；下限：0.000~10.00mA 0=關閉 |
| 電流歸零 |
0.000~2.000mA |
| 擊穿電流測量范圍 |
0.010~10.00mA |
| 擊穿電流測量分辨率 |
0.001mA/0.01mA |
| 擊穿電流測量精度 |
±(1.5%讀數值+5個字) |
| 電弧偵測(選配) |
1~9檔(9為zui高靈敏度) |
| 升壓時間 |
0.0~999.9s |
| 測試時間設置范圍 |
0.0，0.1~999.9s，0.0=持續輸出 |
