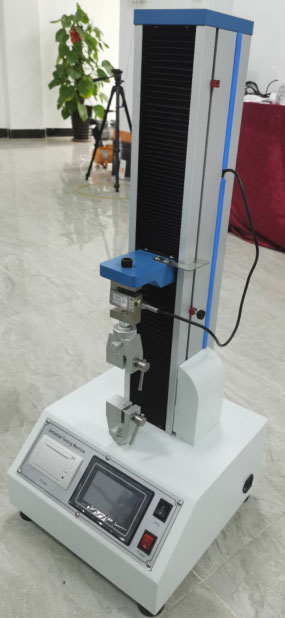

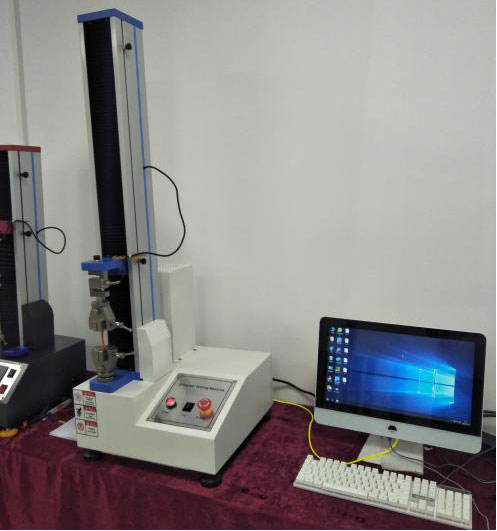

500kg單柱電腦式拉力試驗機
-
單柱電腦式拉壓力試驗機
主要用途:
主要適用于金屬及非金屬材料的測試，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗.
本機采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。落地式機型 ，造型涂裝均充分考量了現代工業設計，人體工程學之相關原則。
主機特點:
采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄最大點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到國際先進水平。
測試平臺:
微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
試驗力測量：
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率?？筛鶕脩?hù)需求配置多個傳感器，實現試驗力寬范圍的測量。
位移測量：采用2500P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器，控制高性能的步進電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
變形測量系統:
可根據試驗標準的要求來選配大變形測量系統
保護裝置:
根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。
具有過載、過流、漏電等保護功能。
設備功能:
1.自動清零;
2.自動返車;
3.自動存盤;
4.測試過程及測量、顯示、分析等均由微機完成;
5.數據和曲線隨實驗過程動態顯示;
6.實驗結果任意存取，可對數據曲線再分析;
7.試驗完成后，可找出試驗曲線逐點的力值和變形數據;
8.程控和機械雙重保護功能;
9.過載保護功能;
10.緊急停機功能;
11.可對材料進行拉伸、壓縮、彎折、剪力、粘接力、剝離、撕裂的試驗;
性參指標:
最大負荷：500KG
精度等級：0.5級
有效測力范圍：0.4％～100％（0.5級）
測力精度：示值的±0.5％以?xún)?br /> 試驗機分辨率：最大負荷1/300000，內外不分檔，且全程分辨率不變
負荷傳感器
基本配置：拉、壓傳感器（最大負荷）一只
擴展配置：可加配多個傳感器
有效試驗寬度：300mm(可按客戶要求加寬)
有效拉伸空間:450mm（可按客戶要求加高）
試驗速度范圍:0.1～500mm/min
位移測量精度:示值的±0.5％以?xún)?br /> 變形測量精度:示值的±0.5％以?xún)?（可根據客戶要求選配大變形或小變形）
試臺安全裝置:電子限位保護
試臺升降裝置:可點動
試臺返回功能:手動或自動兩種選擇、試驗結束后自動或手動以最高速度返回試驗初始位置
超載保護：超過最大負荷10％，機器自動保護
夾具配置：拉伸夾具一套
主機尺寸：500*530*1500mm(長*寬*高)
動力系統：伺服電機 高精度滾珠螺桿
電源：220V/50HZ、
功率：0．75KW（根據不同力值需求，標配不同功率電機）
主機重量：（約）150 Kg
控制系統指標：
解 析 度：：1/300000，采樣頻率400次/秒；
單位：：力量：kN/N/kgf/gf/t/lbf，位移：mm/cm/in；
截面積單位：cm²、mm²；
動 作：拉/壓功能兩用；
